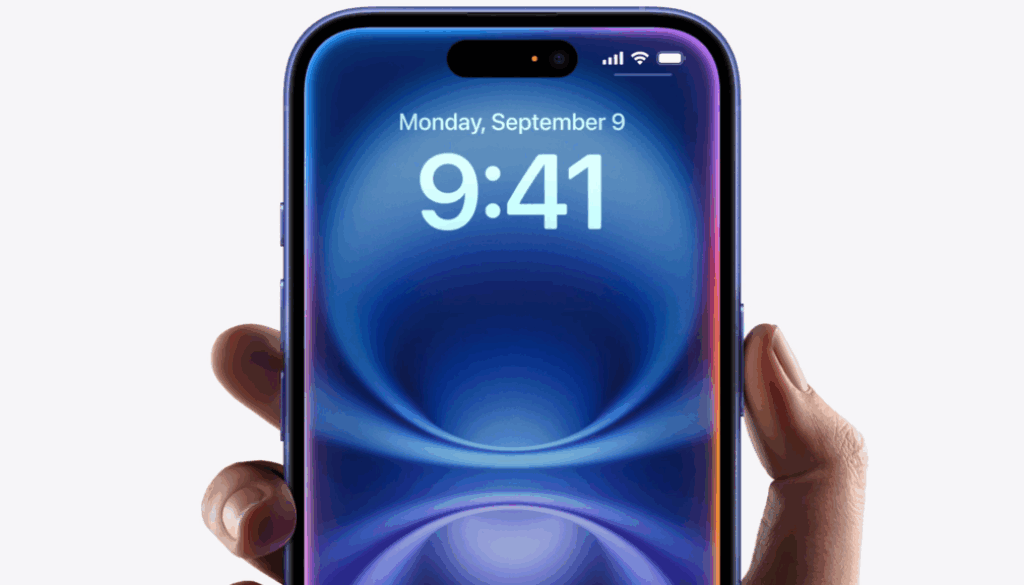

iPhone16の電源ボタン

,

iPhone 16の電源ボタン（サイドボタン）と、新しく追加されたカメラコントロールボタンのパーツと内部構造について、確認されている情報を基に詳しく説明します。

1. 電源ボタン（サイドボタン）の仕組み

iPhone 16のサイドボタン自体は、従来のモデルと同様の物理的な機械式ボタンを採用しています。

主なパーツと構造

  1. 外部ボタン（金属製カバー）: ユーザーが直接触れる外側の部品です。
  2. ケーブルスイッチ（フレキシブルケーブル）:
    • 外部ボタンの内部には、非常に小さなタクトスイッチや接点が付いた**フレキシブルケーブル（FPC）**が配置されています。
    • ユーザーがボタンを押すと、この外部ボタンが内部のスイッチを押し込み、電気的な信号をマザーボード（基板）に送ります。
    • このスイッチやケーブルは、電源オン/オフ、スリープ解除、音量ボタンとの同時押しによる機能（電源オフスライダー表示、スクリーンショットなど）を制御する役割を担っています。
  3. クッション材・パッキン: ボタンの周囲には、防塵・防水性を確保するためのガスケット（パッキン）や、ボタンの「カチッ」とした適切な押し心地を維持するためのクッション材（シリコンなど）が組み込まれています。

iPhone 16では、サイドボタンの感度や押し心地が向上しているという情報もありますが、基本的な物理的な押下によって動作する仕組みは変わっていません。

2. 新しいカメラコントロールボタンの仕組み

iPhone 16シリーズで電源ボタンの下に新しく追加されたカメラコントロールボタン（キャプチャーボタン）は、従来のボタンとは大きく異なる多機能な感圧式の仕組みを採用しています。このボタンは、カメラ操作に特化したものです。

主なパーツと構造

  1. 高精度感圧センサー (Force Sensor):
    • このボタンの核となる技術で、ボタンが物理的に沈み込むのではなく、ユーザーが加える**力の強さ（圧力）**を精密に検知します。
    • これにより、「軽く押す（半押し）」や「強く押す（全押し）」といった2段階の押下を区別できます。
  2. 静電容量式センサー (Capacitive Sensor):
    • ボタン表面に内蔵されており、指が触れた状態や、指を横にスライドさせる操作（スワイプジェスチャ）を検出します。
    • このセンサーにより、ズーム倍率の調整など、従来のボタンではできなかった直感的な操作が可能になります。
  3. Taptic Engine (触覚フィードバック装置):
    • ボタンの近くに搭載されたTaptic Engineが精密な振動を発生させます。
    • これにより、感圧式で物理的な動きがないにも関わらず、ボタンを押したときの「カチッ」というクリック感をユーザーに伝えます（ハプティックフィードバック）。
    • これは、MacBook Pro/Airの感圧トラックパッドと同様の技術で、物理ボタンのような確かな操作感を実現しています。
  4. SIPモジュール (System-in-Package):
    • これらの感圧部品とTaptic Engineは、SIPモジュールとして一体化され、複雑なセンサーとモーターの連携を効率的に行っています。

この構造により、カメラコントロールボタンは、押す強さとなぞる動きの両方を認識できる、非常に高機能なボタンとなっています。
